案例分析:CT机房环境保持健康的重要性
2018-03-19来源:榕生医疗点击:820次
案例分析:CT机房环境保持健康的重要性

  理想的CT机房环境是恒温、恒湿和无尘的,但这一标准在实际工作中较难实现。因此,针对设备特点,我们建议您务必实现下列环境要求:

  机房温度范围应保持在18-24℃之间;

  每小时最大温度变化不超过4.1℃;

  室内相对湿度范围为40-60%;

  微尘环境。

  以上条件如果不能达到,将导致设备的故障率提高,使用寿命减少。

  下面为大家介绍和分析两个典型案例说明机房环境的重要性。

  1.因机房温度超限引起的设备故障

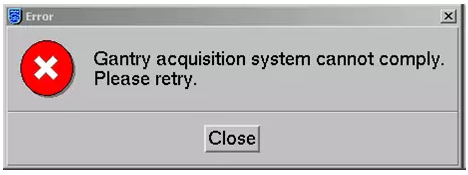

  用户报修: 一台Br16设备上午工作到10点左右时,设备提示采集系统错误导致无法扫描(见下图)。

案例分析:CT机房环境保持健康的重要性

  故障原因:因为扫描机房的温度高达27℃,使数据采集系统的温度保护电路工作,切断数据采集系统的电源,报错并停止工作。

  故障分析:因为探测器的材料特性对工作温度有要求,温度过高或过低都会使其输出特性发生畸变,如果长期温度过高还会使其加速老化。所以机器设计了温度调节电路,还设置了过温保护机制。当环境温度过高,使得温度调节部件无法通过散热来降温,数据采集系统内的温度就会不断上升,当温度大于42 ±2.8℃时,采集系统的过温保护开关就会开启,产生一个关闭数据采集系统电源的信号,使电源停止输出,数据采集系统停止工作。当温度下降到32±2.8℃时,温度开关断开,电源关闭信号移除,数据采集系统恢复正常工作。

  在建议医院对温度问题进行整改的过程中,我们了解到医院遇到的困难。这台机器是安装在医院新建大楼一楼的中心位置,而且离大楼外立面较远,因为大楼安装了中央空调,设计机房时就没有为CT室设计独立控制的空调,后期加装也非常困难。医院的中央空调在夏冬两季工作,机房温度基本可以保证,但在春秋两季,由于医院中央空调不运行,机房中机器产生的热量就无法散除,使得机房温度不断升高,造成机器故障。院方在认识到温度问题的严重性之后,克服困难加装了独立控制的空调。此类问题非常常见,因此特别建议大家,在机房设计之初就要为CT机房设立可独立控制的空调。

  2.因机房灰尘太大引起的设备故障

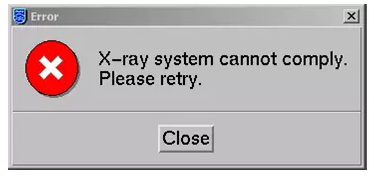

  用户报修:一台Br64设备上午工作到10点左右时,提示高压系统出现故障(见下图),准备关机重启机器,可是拧钥匙关机,机架一直不能被关闭。

案例分析:CT机房环境保持健康的重要性

  故障原因:因为机房灰尘太大,使机架底板的两个进气滤网和球管油冷的热交换器散热片之间被灰尘堵住,造成机架冷却系统失效,球管过温保护,机器报错和不允许继续扫描。

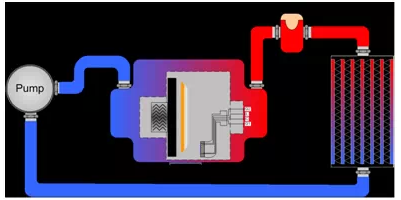

  故障分析:首先向大家介绍机架是如何降温的。机架中的主要发热部件是球管,由球管油冷系统为其降温(见下图)。球管油冷系统是通过油泵将球管中的热油送到热交换器中,再将热交换器中通过风冷降温之后的冷油送回球管。

案例分析:CT机房环境保持健康的重要性

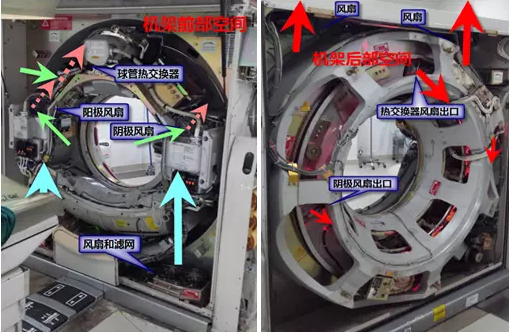

  下面为您介绍整个机架如何降温。机架分前部和后部两个相对独立的空间,球管位于机架的前部。工作时前部底板的风扇通过滤网将机架外的冷空气吸入前部空间,球管热交换器风扇使大量的冷风穿过热交换器的散热片,经过冷热交换后,热油变为冷油送回球管,冷空气变热空气排到机架后部,阴阳极高压模块的风扇使高压模块降温并将热风排到后部,汇聚到后部的热空气再由位于机架后部顶板的两个大风扇排出机架(见下图)。

案例分析:CT机房环境保持健康的重要性

  当底板的滤网被堵住,冷气不能进入前部空间,再加上油冷热交换器的散热片之间也被堵住,使其热交换功能失效,双重原因使球管的温度迅速升高。当油温被加热到大于80℃时,油冷系统的油温保护开关就会闭合,系统开始报错,不允许继续扫描。只有等温度降到低于80℃之后,机器才能工作,油温降到低于40℃之后,机架才能关机。如果强行关机会对球管造成很大的损害。

  由此可见,保证散热风道畅通是非常重要的。我们与医院沟通后得知,两周前机房附近在拆一栋旧楼,产生了大量灰尘,CT室没有及时采取防尘措施,从而在短时间内形成脏堵。为了防止故障再次发生,我们建议科室做好防尘工作。

  综上两个案例分析可见,良好的温湿度和微尘环境是CT设备长期稳定工作的必备条件。
